磷酸鐵鋰專用干燥機工程
客戶:客戶

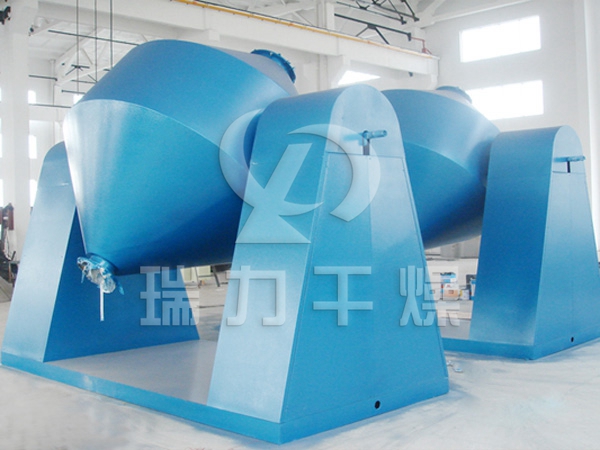

選用物料:SZG系列雙錐回轉真空干燥機
選用產品:磷酸鐵鋰
案例描述：SZG雙錐真空干燥機是我廠在結合國內同類產品技術所開發新一代干燥裝置， SZG雙錐真空具備皮帶、鏈條兩級彈性聯結方式，因而設備運行平穩。特別設計的工裝，充分體現了兩支軸的良好同心，熱媒及真空系統均采用可靠的美國技術的旋轉接頭。在此基礎上，我們開發了SZG-A，它既可無級調速，又能進行恒溫控制。
案例詳細
SZG雙錐真空干燥機是我廠在結合國內同類產品技術所開發新一代干燥裝置， SZG雙錐真空具備皮帶、鏈條兩級彈性聯結方式，因而設備運行平穩。特別設計的工裝，充分體現了兩支軸的良好同心，熱媒及真空系統均采用可靠的美國技術的旋轉接頭。在此基礎上，我們開發了SZG-A，它既可無級調速，又能進行恒溫控制。
作為專業干燥設備制造廠，我們以每年百余臺服務于用戶，本廠產品從高溫導熱油為熱媒介質、中溫蒸汽及低溫熱水一應俱全。干燥粘性物料時，本廠將在罐內為您特別設計“抄板”機構或設置滾珠。
原理：
● 在密閉的夾層中通入熱能源(如熱水、低壓、蒸汽或?qū)嵊?)，熱量經內殼傳給被干燥物料。
● 在動力驅動下，罐體作緩慢旋轉， 罐內物料不斷地混合，從而達到強化干燥的目的。
● 物料處于真空狀態，蒸汽壓下降使物料表面的水份(溶劑)達到飽和狀態而蒸發了，并由真空泵及時排出回收。物料內部的水份(溶劑)不斷的向表面滲透、蒸發、排出，三個過程不斷進行，物料在很短時間內達到干燥目的。
特點：
● 油加熱時，采用自動恒溫控制，可以干燥生化制品和礦物原料，溫度可在20～160℃之間。
● 熱效率高，比一般烘箱提高2倍以上。
● 間接加熱，物料不會被污染，符合'GMP' 要求。設備維修操作簡便，易清洗。
應用：
適用化工、制藥、食品等行業的粉狀、粒狀及纖維狀物料的濃縮、混合、干燥及需低溫干燥的物料(如生化制品等)，更適用于易氧化、易揮發、熱敏性、強烈刺激、有毒性物料和不允許破壞結晶體的物料的干燥。
技術參數表：
規格
名稱
100
350
500
750
1000
1500
2000
3500
4500
5000
罐內容積
100
350
500
750
1000
1500
2000
3500
4500
5000
裝料容積 (L)
≤50
≤175
≤250
≤375
≤500
≤750
≤1000
≤1750
≤2250
≤2500
加熱面積 (m2)
1.16
2
2.63
3.5
4.61
5.58
7.5
11.2
13.1
14.1
轉速 (rpm)
4 - 6
電機功率 (kw)
0.75
1.1
1.5
2
3
3
4
5.5
7.5
11
占地面積長×寬
2160×800
2260×800
2350×800
2560×1000
2860×1300
3060×1300
3260×1400
3760×1800
3960×2000
4400×2500
回轉高度
1750
2100
2250
2490
2800
2940
2990
3490
4100
4200
罐內設計壓 (MPa)
-0.1-0.15
夾套設計壓力 (MPa)
≤0.3
工作溫度 (oC)
罐內≤85 夾套≤140
用冷凝器時，真空泵,
2X-15A
2X-15A
2X-30A
2X-30A
2X-70A
JZJX300-8
JZJX300-4
JZJX600-8
JZJX600-4
JZJX300-4
型號，功率
2KW
2KW
3KW
3KW
505KW
7KW
9.5KW
11KW
20.5KW
22KW
不用冷凝器時，真空泵 ,
SK-0.4
SK-0.8
SK-0.8
SK-2.7B
SK-2.7B
SK-3
SK-6
SK-6
SK-9
SK-10
型號，功率
1.5KW
2.2KW
2.2KW
4KW
4KW
5.5KW
11KW
11KW
15KW
18.5KW
重量
800
1100
1200
1500
2800
3300
3600
6400
7500
8600
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
